嘆霜之翼 發問時間: 科學其他:科學 · 10 年前

關於MOSFET使用上的問題(操作過 能留MSN佳)

1.我有一馬達 有正(x)負(y)極 一N-mosfet(G)(D)(S) 和 LED燈(A)(B)

怎麼接才能使他發亮 2.是不是需要不只一種電壓 才能使mosfet作用?

希望能留MSN 感激 問完我會把你刪掉不用擔心 主要是節省我再補充問題 這樣一來一往太浪費時間(不留MSN照樣可以回答)

請用我給的代號回答 謝謝

已更新項目:

請問怎麼判斷交直流? 我有數位電錶

2 個已更新項目:

不好意思 我不暸解 請問 DC電源正極 不就是馬達的正極嗎 馬達不就是電源嗎?

為什麼你說"DC電源正極接馬達正極" 還有第5點 動作方式 是什麼意思?

3 個已更新項目:
4 個已更新項目:

首先感謝你詳細的解說 再來是 我說錯了 我有一個"發電機"(长的很像小馬達 但不是馬達 從手電筒上面拆下來的 上面有一條紅線 一條黑線) 想接MOSFET 再接燈泡 使發光 像 http://www.youtube.com/watch?v=Sf-Egz831rU

Youtube thumbnail

所以這邊的馬達其實是發電機 抱歉沒說正確 我的問題是: 我想使發電機 接 mosfet 再使燈泡發光 就這樣 馬達電壓:0~20V 電流:0~4.5A (依據轉動速度而變動 ) 所以 這樣是不是沒有動作方式了....

5 個已更新項目:

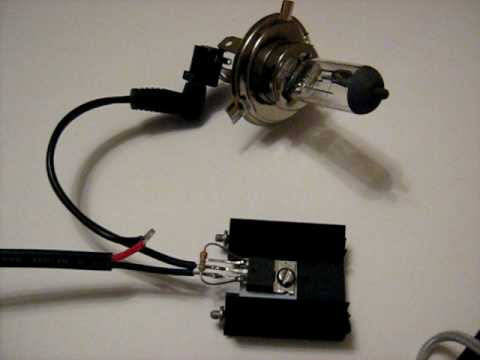

其實我是想知道mosfet的使用方法 是像影片中的使用方式 http://www.youtube.com/watch?v=HQfR-wsDoBI

Youtube thumbnail

類似這種 但是我必須知道要怎麼接 比方說:發電機正極接G極 D極接載體正極 載體負極接S極 發電機負極接mosfet ...極 (上述是亂掰) 如此 發電機發動的時候 可以藉由mosfet轉換發電機的電流 流入我要的載体(如影片中這個)

但是接法我不會 這是我要問的第一個

6 個已更新項目:

至於要多少電壓才能啟動mosfet (我的MOSFET是這個型號 http://goods.ruten.com.tw/item/show?21103311763402 有這個應該不需要知道電流 我電流真的不會看 我調到2m 他顯示0.04 )

讓他轉換電流成高頻電流 以及該如何讓他保持開啟( 這好像會牽涉到Vgs什麼的 這部分我不懂 ) 是我想知道的第二個問題

第3 不好意思 問這麼冗長 我可以再開另一個問題 給你點數

任何講不清楚的 再跟我說 謝謝你耐心的回答

1 個解答

評分
  • 阿信
    Lv 6
    10 年前
    最佳解答

    你好:



    馬達或LED驅動的問題很簡單,但是你的問法讓人不容易理解?



    1. 你的馬達的電源? AC或DC? 幾伏?

    2. N-MOSFET的型號?

    3. LED燈的類別? 顏色? 大小?

    4. 電源? AC或DC? 幾伏?

    5. 動作方式?



    一般而言,DC電源正極接馬達正極,

    馬達負極接N-MOSFET的D極,

    N-MOSFET的S極接電源負極,

    N-MOSFET的G極,接電源負極,馬達不動;

    接電源直流5V~10V,馬達動作。



    注意馬達額定電壓與供應的直流電壓要一致。



    以上簡單說明,如果有不明白的,請再補充問題。



    阿信~

    2011-04-10 01:31:24 補充:

    1.

    >請問怎麼判斷交直流? 我有數位電錶



    馬達吃的是什麼電,只有你知道!

    到底是直流、交流、幾伏特、幾安培,你都沒說!

    馬達是你的,不會連基本規格都不知道吧!



    比較大的馬達上面會有銘牌,規格都會標。

    基本上什麼規格的馬達就接什麼電源,然後就會動了!

    MOSFET只是做為控制啟停或速度用的。

    2011-04-10 01:31:38 補充:

    2.

    >請問 DC電源正極 不就是馬達的正極嗎

    差很大! 一個是電源、一個是負載,不要搞混了!



    假設你的馬達是直流馬達,假設你給的電源也是正確的電壓、電流,

    假設你所有的元件都是正常的。



    那麼,你的直流電源有兩條線,一正一負;

    你的馬達也有兩條線,也是一正一負;

    MOSFET有三支腳,G腳、D腳、S腳。



    你說「DC電源正極」會是「馬達的正極」嗎?



    當然不是啦!



    3.

    >還有第5點 動作方式 是什麼意思?

    就是你要怎麼控制馬達動作,

    是一個開關啟動、另一個開關停止?

    還是同一個開關可以啟停?

    還是需要做速度控制?

    還是要做正反轉控制?

    還是其它什麼的?

    2011-04-10 01:31:49 補充:

    4.

    再重複一次接法:



    「DC電源正極」接「馬達正極」,

    「馬達負極」接「N-MOSFET的D腳」,

    「N-MOSFET的S腳」接「電源負極」。



    當「N-MOSFET的G腳」接「電源負極」,馬達不動;

    而當「N-MOSFET的G腳」接「直流電壓5V~10V」,馬達動作。



    5.

    還有一些電路上的細節沒講到,但對動作影響較小!



    馬達要反相並聯二極體,以保護MOSFET不被馬達產生的雜訊給打壞掉。

    MOSFET的G腳跟S腳要加5.6V的Zener來保護不被靜電擊穿。

    G腳要接約100歐姆的電阻串聯。

    2011-04-11 09:22:49 補充:

    >我說錯了 我有一個"發電機"…



    唉呀,這個誤會大了~



    你有數位電表,請分別用直流檔與交流檔,

    量發電機在轉動時,是否有電壓。



    若是只有交流,沒有直流,那就需要整流。



    有了直流之後,將發電機正極,接100Ω一端,

    100Ω另一端接LED正端,LED負端接發電機負極。



    如此,在轉動發電機時,即可使LED亮起,不需要MOSFET。



    至於你所提的

    馬達電壓:0~20V 電流:0~4.5A (依據轉動速度而變動 )



    可能要請你確認,一般手搖發電機應該不會發出那麼多電。

    2011-04-11 18:18:20 補充:

    特斯拉線圈,我也沒有做過!

    只知道要用高頻脈波驅動,

    升壓到高壓做放電。



    你要做的是特斯拉線圈嗎?

    這個很危險,在沒有足夠的專業知識與防護工具下,

    強烈建議別拿自己的生命開玩笑。



    個人覺得這跟電蚊拍的意思差不多,

    只是功率、電壓大小而已。



    若是要知道MOSFET如何動作,

    可想像D腳與S腳是一個開關的接點,

    G腳與S腳是控制,給5V接點導通,

    給0V接點不通。



    你使用的MOSFET是75V/75A的規格。

    2011-04-11 18:18:25 補充:

    >讓他轉換電流成高頻電流

    >以及該如何讓他保持開啟

    我不太懂你的意思!

    就我所知特斯拉線圈,一旦電壓高過空氣的絕緣電壓,

    就會發生電弧將空氣離子化,形成一個低阻抗的電流通道。



    而MOSFET是要快速開關,產生高頻信號升壓,而不是保持開啟。

    參考資料: 系統工程師的居酒居
